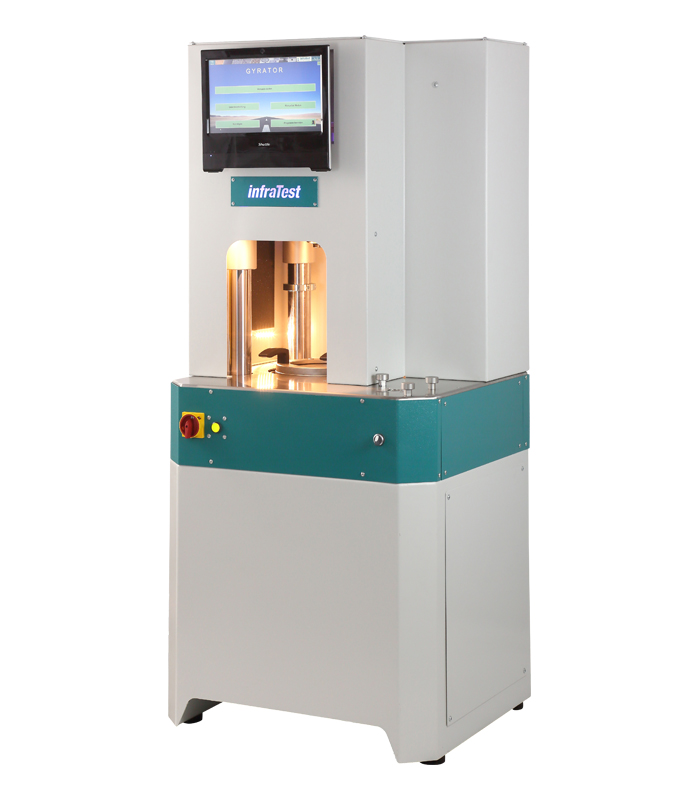

GALILEO研究型机电旋转压实仪

  坚固,精巧设计的钢结构,EmS机电伺服作动器垂直施加荷载,“轨道式”的专有旋转方式,可重复的测试结果,连同硬度和稳定的角度,完全满足EN 12697-31的规范。7英寸彩色触控式萤幕即时显示测试曲线。9种语言可选择,也可以通过电脑控制试验。随机提供可溯源的标定证书满足ASTM和AASHTO标准。

产品特点

      ● 高精度,坚固的荷载结构结合一个非常刚性的框架,确保高精度和可重复性

      ● 荷载感测器直接安装在垂直作动器上,进行精确的荷载测量和回馈控制

      ● 快速简便的手动/机械调整旋转角度,可在显示幕上显示(仅限Galileo标准型旋转压实仪)

      ● 使用者自订轴向应力和旋转速度

      ● 带安全锁的滑动透明门

      ● 使用带孔试模时,收集盘收集溢出的液体

      ● 也可用於成型新拌混凝土

      ● 易於控制,可使用7英寸彩色触控式萤幕或连接PC控制

      ● 使用者友好的PC软体进行资料分析和测试设置。远端通讯可接收直接的诊断

      ● 可在电脑或U盘上自动存储资料

      ● 重量轻但坚固耐用的试模符合严格的国际标准要求

      ● 自动提升装置,安全容易的送入和提取试模,降低了操作者的工作量,提高生产效率

      ● 压缩下一个试样的同时提取上一个试样,提高生产效率

      ● 集成的试样脱模装置,易於试样提取

      ● 完美的旋转角度控制,即时闭环自动调整角度的恢复性,完全独立於垂直荷载的微小应变

      ● 从控制显示幕上,容易和准确的机动调节设置旋转角度

      ● 可以在测试结束时自动设定角度归零

      ● 即时直接剪切和扭矩测量。自动计算研究中的重要参数-压实能量,(标准型为可选)

      ● 集成的天平装置可使设备自动称重和计算密度(可选项)


    产品介绍

      坚固,精巧设计的钢结构,EmS机电伺服作动器垂直施加荷载,“轨道式”的专有旋转方式,可重复的测试结果,连同硬度和稳定的角度,完全满足EN 12697-31的规范。

      7英寸彩色触控式萤幕即时显示测试曲线。

      9种语言可选择,也可以通过电脑控制试验。

      随机提供可溯源的标定证书满足ASTM和AASHTO标准。

      操作原理

      标准规定使用旋转压实仪压实的沥青混合料圆柱形试样。

      这样的压实过程是通过一个机械压头施加一个垂直静态的力,并结合旋转剪切运动来实现的。

      该方法可用于:

      ● 以预定密度制备给定高度的试样,以便随後测试其力学性能

       密度曲线与旋转次数对应关系的推导

       给定旋转压实次数对应的孔隙率

      标准适用於沥青混合料(无论是在实验室或现场取样),集料尺寸不大於37.5 mm。在操作过程中,沥青混合物包含在圆柱形试模中(100或150 mm直径)。压实度是由一个低静态压缩和剪切运动同时作用实现,围绕试件的中心线的运动,从而产生一个圆锥形的旋转面,而试件的末端保持近似垂直於圆锥表面的轴线。


    • 技术参数
    • 订购信息
    • 附加信息
    • 价格咨询
    型号Galileo 研究型 78-PV20R0X
    垂直压力直径150 mm,10 ~ 1000 kPa;直径100 mm,25 ~ 2200 kPa
    旋转运动和垂直荷载电动
    角度调节EmS机电伺服作动控制
    旋转角度范围0 ~ 3° ±0.005
    旋转角度测量闭环控制,试验时,测量和显示角度
    试验结束时,旋转角归零可以(自动程序设定或者用户选择)
    旋转速度5 ~ 60 rpm(也可以提供120 rpm
    旋转次数0 ~ 9999
    集成剪切力测量可以
    试模尺寸直径100 mm或150 mm,高度250 mm
    操作界面7英寸16:9彩色显示幕(可用电脑进行资料分析)
    连接局域网/以太网
    电脑软件包含
    脱模装置包含(电动)
    称重天平作为选项提供,精度1 g
    最小试样高度50 mm
    最大试样高度根据混合料类型,最大可以达到200 mm
    压实高度精度好于0.1 mm
    是否适合注水试验适合
    是否适合混凝土/水泥试验适合(需提前注明要求)
    尺寸(宽×深×高)480 × 900 × 2150 mm
    大约重量420 kg


      78-PV20R02

      研究型Galileo机电旋转压实仪,包含集成的脱模装置,剪切力测量装置,在控制台上显示通过EmS电动调节的旋转角度,用於资料分析的电脑软体。230 V,50~60 Hz,1 ph。

      78-PV20R04

      研究型Galileo机电旋转压实仪,包含集成的脱模装置,剪切力测量装置,在控制台上显示通过EmS电动调节的旋转角度,用於资料分析的电脑软体。110 V,60 Hz,1 ph。



      附件

      圆柱试模和垫板

      合金钢材质,(洛氏硬度)53~55 HRC,内部经过研磨处理,Ra值(表面粗糙度小于1 μm,完全符合EN 12697-31规范,超出ASTMD6925规范。

      78-PV0250/2

      圆柱形试模,直径150 mm,包含上、下两块压板。

      78-PV0250/5

      圆柱形试模,直径100 mm,包含上、下两块压板。

      78-PV0250/10

      圆柱形试模,直径150 mm,侧壁带孔,用于压实冷拌沥青混合料,包含上、下两块压板。

      78-PV0250/3

      垫板,直径150 mm,高度50 mm,用于调节模具内部高度,制备相对较短的试件。

      78-PV0250/6

      垫板,直径100 mm,高度38 mm,用于调节模具内部高度,制备相对较短的试件。

      78-PV0250/4

      用于压实直径100 mm试件的附件,包含100 mm高度标定装置。


      内角测量装置

      78-PV0255

      内角测量装置


      Galileo系统包括一个宽7英寸的16:9的彩色触控式萤幕智慧控制器。直观和使用者友好的图形介面,清晰、高对比的设计图示允许:

      - 使用者输入测试参数,从预设模式中选择相关标准或使用者自订模式。伺服控制操作设备,可以从控制台或电脑上快速修改垂直应力,旋转速率或旋转角度。

      - 显示和图示:

      ▶高度

      ▶荷载

      ▶密度

      ▶剪应力

      ▶角度

      ▶压实能量

      即时对应旋转周期,测试资料可以存储和检索或转移到其他软体分析包。

      - 高精度插值法校准感测器,保证资料的精确采集。

      - 诊断功能,可以快速检查所有的装置,此外,局域网/以太网通讯连接埠允许直接远端连接,生产厂家可以通过内部网或互联网的即时诊断分析。

      该软体包括向导引导模式,以説明和协助操作人员监控整个压实过程步骤。


    规范要求EN 12697-31

    ASTM D6925 D7115

    AASHTO T312

    Galileo旋转压实仪参数
    内角(稳定系数)0.82 ± 0.02°1.16 ± 0.02°

    EN 0.82 ± 0.01°

    ASTM-AASHTO  1.16 ± 0.01°

    研究型

    EN  0.82 ± 0.005°

    ASTM-AASHTO 1.16 ± 0.005°

    平行系数δTB = ITA-IBA< 0.10°Not req.< 0.04°
    全旋转因数 (δ max-min)< 0.05°Not req.< 0.01°

    偏转系数(δ lh=IEA240-

    IEA425)

    < 0.10°Not req.

    < 0.070°

    研究型 < 0.060°

    垂直压力或力精度

    ±250 N(Ann.A

    600 ± 18 kPa(B C

    600 ± 18 kPa< 2% 目标荷载
